停止時間と安全距離：機械の停止時間がライトカーテンの配置に与える影響

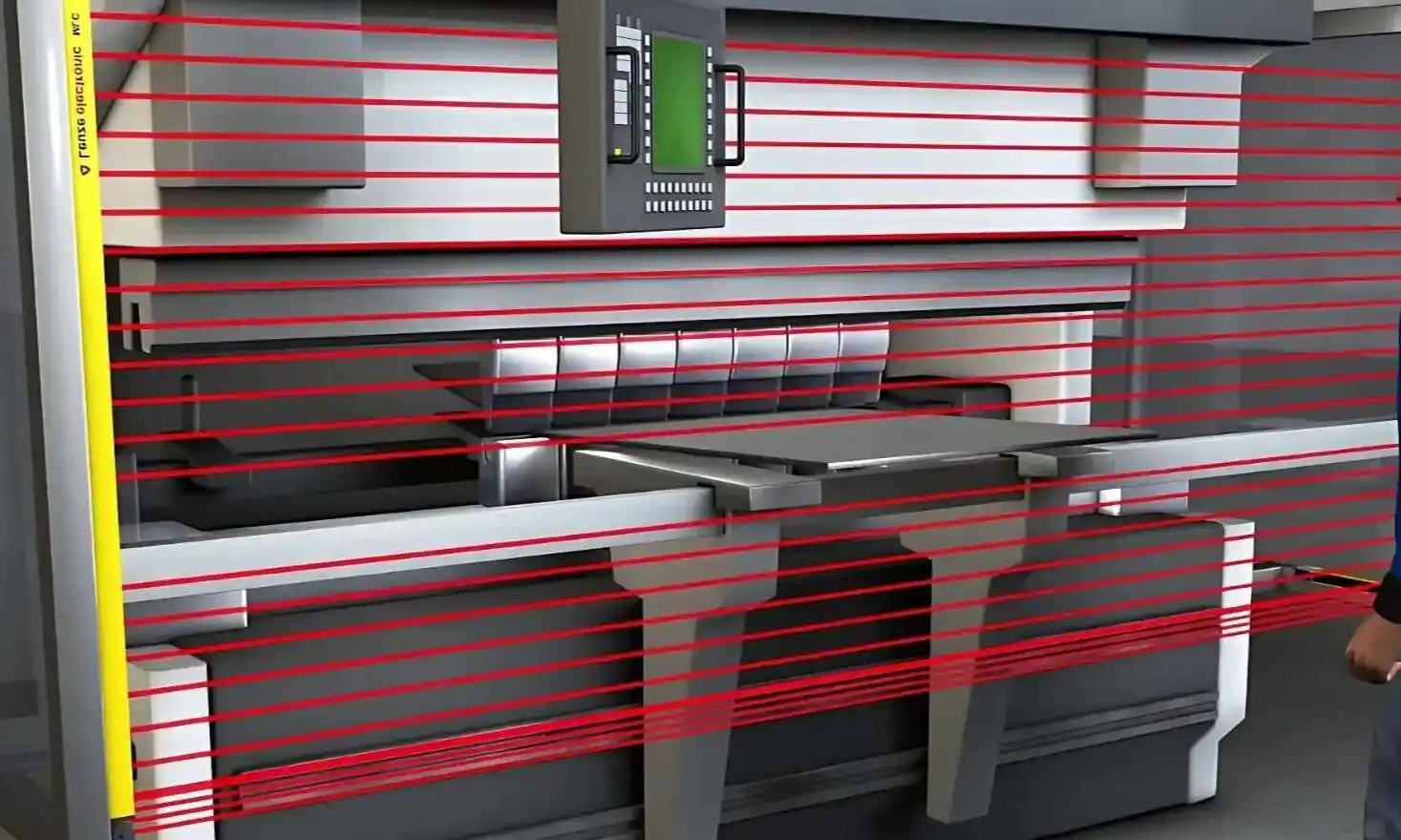

プレス、ロボット、コンベアの切込みの前に安全ライトカーテンを設置する場合、単にセンサーを設置するだけではありません。.
手、腕、または全身が危険地帯に入る前に、マシンが停止しなければならない時間を決めるのだ。.

それが理由だ。 マシン停止時間 そして 安全距離 常に一緒に移動すること。マシンの停止時間を長くする必要がある場合は、ライトカーテンを遠くに置く必要があります。停止時間を短くする場合は、カーテンを近づけてもEN ISO 13855とANSI B11.19の規則内に収まります。.

機械停止時間と安全距離の計算 (EN ISO 13855 および ANSI B11.19)

どちらの規格も基本的な考え方は同じだ：

• 安全距離は以下によって決まる。
  • 人が危険に向かってどれだけ速く移動できるか。
  • いつまでシステム全体を止めなければならないのか。.

一般的な計算式はこうだ：

• S = K × T + C

どこでだ：

• S - ライトカーテンとハザードの間の最低安全距離
• K - 手または体の接近速度（mm/s）
• T - システムの全停止時間（秒）
• C - ライトカーテンの解像度と形状に基づく貫通距離

ANSI B11.19は、Tをさらに細かく分けているだけだが（機械停止時間、制御時間、ライトカーテン反応、ブレーキモニターなど）、日常的なエンジニアリングの話としては、トータルの停止時間として考えることができる。.

シンプルな読み方だ：
もし Tダブルス, それ以外は何も変わらない、, Sはほぼ倍増.
の「対」だ。 停止時間と安全距離.

安全距離計算の主な変数

このテーブルはシンプルに見えるが、小さな印刷機のアップグレードから完全なロボットラインに至るまで、あらゆる本格的なプロジェクトの原動力となる。.

機械停止時間が安全ライトカーテンの配置を支配する理由

多くのチームはいまだに “ブレーキタイム ”しか見ていない。それは危険だ。.
トータルの停止時間Tは含まれなければならない：

• ライトカーテンの反応
• セーフティリレーまたはセーフティPLCロジック
• 出力モジュール/コンタクタ
• 実際の機械的停止時間

電子部品を無視してプレスブレーキだけを測定すると、Tを過小評価することになる。紙の上では問題ないように見えますが、現実には、動作がゼロになる前にオペレーターがハザードに到達する可能性があります。.

まさにここが、ファスト・ファイヴの出番だ。 タイプ4セーフティライトカーテン が役立ちます。のような製品を使えば DGD1220マシンセーフティライトカーテン または超薄型の DCBZ1240赤外線カーテン, センサーの応答時間は低く保たれるため、「時間予算」はエレクトロニクスではなくマシン停止に割り当てられる。.

貫通距離C、ライトカーテン分解能、安全距離

セーフティ・ライト・カーテンの解像度がCに与える影響

透過距離Cは、ビームが実際に目にする前に、身体の一部がライトカーテンフィールドのどこまで通過できるかを示す。この数値は解像度によって変化する：

• フィンガー／高精度カーテン (例えば14-20mm）
  • 小さいものを早く見ることができるため、危険の近くに座ることができる。.
• 手・腕・体保護カーテン
  • もっと距離が必要。この基準では、人が発見される前にさらに身を乗り出したり、踏み込んだりできることを想定している。.

そのため、マシンの停止時間Tが同じであっても 高精度安全ライトカーテン は、ボディ保護グリッドよりも小さなSを許容することができる。.

ニュースターの製品ツリーは、このようなさまざまなニーズに基づいて作られている：

• 高精度安全ライトカーテン - スタンピング、金属切断、3Cエレクトロニクス、バッテリー溶接用。.
• 一般用および小型安全ライトカーテン - 標準的な包装・組立ライン用。.
• マルチサイド・アクセス・プロテクション - ロボットセルとパレタイザーを、よりハードなガードで囲む。.
• サイド極薄／フロント極薄 - マシンのフレームにハードウェアを置くスペースがほとんどない場合。.

間違った解像度を選ぶと、マウント距離を設定しようとするたびに公式と戦うことになる。.

実機とロボットシステムでの停止時間測定

実際の機器では、Tを推測してはいけない。.

停止時間の計測が必須となる典型的なケース：

• 自動車および金属加工におけるパワープレスおよびプレスブレーキ
• 高速閉鎖ユニットを備えた射出成形機
• 大型木工ライン、パネルソー、ボード加工
• 重い工具や部品を動かすロボットセル

多くの安全チームやメンテナンスチームが使用しているシンプルなワークフロー：

1. マシンを最高速度で運転し、“最悪の ”プロダクションモードで運転する。.
2. モータコンタクタなどの最終制御エレメントに停止時間計を接続する。.
3. ストップのトリガーを何度か引き、ばらつきを見る。.
4. 安全距離の計算式では、最も高い値をTとして使用する。.
5. ブレーキのメンテナンス、スピードの変更、主要な工具の変更後、および定期的にテストを繰り返す。.

EHSとメンテナンスが密接に連携している工場では、よく見られる光景だ。機械は「問題ない」と感じているが、測定されたTは時間とともに長くなっている。ライトカーテンの距離を更新しなければ、当初のリスク分析はすでに時代遅れになってしまいます。.

停止時間と安全距離が梱包、物流、ロボットセルの性能に与える影響

停止時間と安全距離は安全に関するトピックだが、生産性と人間工学に直結する。.

包装システムや物流システムにおいて、停止時間が長い場合、公式はカーテンをニップポイントやロボットから離れた場所に取り付けることを強いる。つまり

• オペレーターはジャムを解消するために余計なステップを踏む。.
• 作業エリアまで手が届きにくくなる。.
• リスタートとリセットのサイクルは、クルーにとって遅く退屈に感じる。.

ここでは、オペレーターがさまざまな組み合わせをどのように感じているかを簡単に見てみよう。.

飲食・洗浄ゾーンでは、また別の工夫が必要だ。必要なのは IP規格の安全カーテン, そのため、ストップタイム、S、環境のすべてが衝突する。だからこそ SWP2840工業用ライトカーテン 存在する：適切な防水ハウジングと、適度な距離に必要な応答時間。.

計算された安全距離が大きすぎる場合のエンジニアリング・オプション

実際のTで計算すると、不可能に見えることもある。カーテンが通路に出てしまうかもしれないし、パレットレーンの目の前かもしれない。まだ選択肢はあります。.

オプション1 - 停車時間の短縮 T

これは純粋なエンジニアリングの仕事だ：

• プレス、鋸、重いコンベヤーのブレーキのアップグレードや再チューニングを行う。.
• ドライブとサーボコントローラの減速ランプを調整する。.
• 安全チェーンのクリーンアップ：安全 PLC のロジックを短く明確にし、安全リレーを高速化し、「謎」の遅延をなくす。.

Tを短くすれば、ライトカーテンのタイプを変えずにSを小さくできる。.

オプション2 - カーテンのデザインを改善し、貫通距離Cを縮める

現在のガードがボディ検知に近いものであれば、Cは大きい。に切り替える。 高精度カーテン または コンパクトなタイプ4 モデルはCを減らし、カーテンをハザードに近づけることができる。.

例えば、こうだ：

• 電子機器の組立ラインでは、次のようなコンパクトなカーテンを使用できます。 DGD1220 工具に近い。.
• 測定と品質ステーションでは、専用の 計測ライトカーテン は寸法チェックを担当し、別の安全カーテンはリーチイン・プロテクションを担当する。.
• ポンプやタンクのあるプロセス・スキッドでは、セーフティ・カーテンと組み合わせることができる。 フローセンサー 可動部品と液体ラインの両方に注意すること。.

TとCの両方をスマートに設計すれば、ライトカーテンの配置は障壁ではなく、安全性とタクトタイムを向上させるためのツールになる。.

停止時間、安全距離、NEW STARセーフティライトカーテンのマッチング

NEW STARのポジション ワンストップ機械安全センサーメーカー, ISO9001工場とOEM/ODM能力を持ち、単一サンプルから大量バッチまで対応します。これはマーケティングのように聞こえるが、実際には停止時間と安全距離のために重要である：

• ご注文はこちらから カスタム・プロテクト・ハイツ を、ランダムなサイズを積み重ねるのではなく、計算されたSに一致させる。.
• 異なるシリーズのカバー プレス、射出成形、物流、木工、金属切削、ロボット、DWSシステム、バッテリー、3Cライン, だから、10社のサプライヤーは必要ない。.
• EHS管理者、安全エンジニア、プロセス・オーナー、バイヤーにとって、次のようなパートナーは必要不可欠です。 セーフティライトカーテン、測定カーテン、光電センサー、安全装置、流量監視 監査とコンプライアンスがより簡単になる。.

オートメーション・エンジニアがEN ISO 13855について話し、環境・衛生・安全（EHS）がリスク低減について話し、購買担当者が納期とバッチ注文について話すとき、誰もが同じハードウェア・ファミリーに注目しています。 ザ・ライト・カーテン・ドットコム.

エンジニア、EHS、バイヤーのための実践的チェックリスト

次のセルや行にサインする前に、この簡単なリストに目を通しておこう：

• 我々にはそれがあるのだろうか？ 最近の停止時間測定 それぞれの危険な動きに対して？
• われわれは、そのようなことをしただろうか？ センサー・レスポンス＋コントロール・タイム＋ブレーキ・タイム をTの中に入れた。
• そうなのか？ 安全距離 S 正しいアプローチスピードと体の部位から計算されるのか？
• 選択したカーテンの解像度は、リスク（指、手、全身）に合っているか？
• ということなのだろうか？ 搭載距離 計算ノートに書かれているのと同じですか？
• 大規模なメンテナンス、スピードの変更、工具の変更後にTを再測定する計画があるか？
• 各ステーションの実使用に適したNEW STARシリーズ（コンパクト、重機、高精度、多面、防水）を選んだか？

これらのポイントを押さえることができれば、停止時間と安全距離を比較するストーリーはより良いものになる。そして、そのストーリーを実際のハードウェアやOEMのカスタマイズ、卸売ロットにつなげたい場合は、次のサイトから直接入手することができる。 ザ・ライト・カーテン・ドットコム.
